И-16

[Vlad_den]

Я правильно понимаю, что тросом осуществляется по сути только уборка шасси, а выпуск за счет собственного веса плюс пружина? То есть при обрыве троса шасси должно вывалиться?

[Alexrcm]

В определенный момент начали терзать смутные сомнения по поводу того, что при ударных нагрузках трос может сойти с роликов. Поэтому было решено сделать им фторопластовые кожухи с отверстиями под трос. Это потребовало переделки части деталей.
Также из графитонаполненного капролона была изготовлена скоба, крепящая узел основной стойки к трубе.

---

Я правильно понимаю, что тросом осуществляется по сути только уборка шасси, а выпуск за счет собственного веса плюс пружина? То есть при обрыве троса шасси должно вывалиться?

Да, правильно.

[Alexrcm]

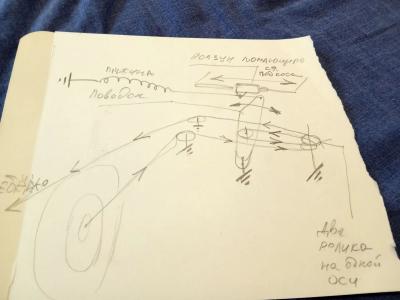

Для лучшего понимания схемы работы шасси привожу рисунок, сделанный Денисом Коротковым.
Именно Денис придумал двигать поводок (водило) роликом, установленным на нем. Сама идея убирать одну стойку одним тросом была высказана Сергеем Амелиным.
Денис также организовывал изготовление и отправку нарезки, консультировал по конструкции узлов а ещё раньше готовил ТЗ на разработку 3D модели.

На первом видео Денис показывает жесткость центроплана своей модели в масштабе 1:3.

https://rutube.ru/video/736e150869c334a9...957ff8310/

https://rutube.ru/video/0d2e0b8e7d34c544...b4c44f518/
